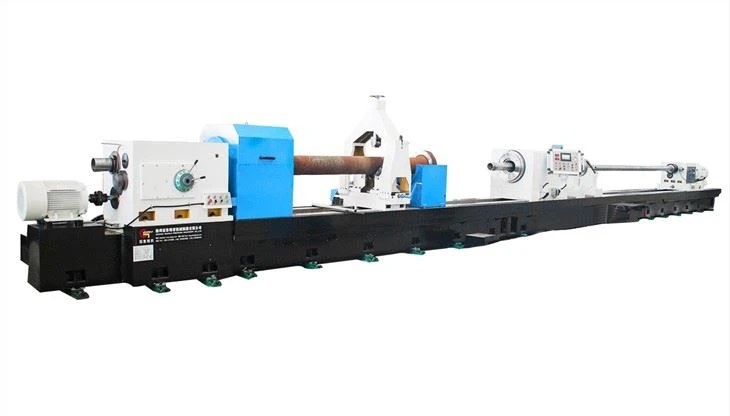

Piese de schimb pentru industria aerospațială
Mașina este special destinată prelucrării găurilor cilindrice adânci, cum ar fi gaura axului mașinii, toate tipurile de cilindru hidraulic mecanic, orificiu de cilindru, orificiu orizontal și gaură de scară
Descriere
Piese de aeronavă mașină de găurire adâncime
Sistem de comandă electric: Mașina este controlată de sistemul PLC pentru a realiza automatizarea mașinii în cea mai mare măsură.
Dispozitiv de îndepărtare a șuvoiului: Se folosește pentru recuperarea resturilor de fier și a fluidului de tăiere și pentru prevenirea stropirii fluidului de tăiere.
La forare, acesta adoptă metoda de eliminare a cipului intern. Uleiul de tăiere este furnizat din capul de presiune al uleiului. Reziduurile de fier și uleiul de răcire sunt descărcate înapoi în mașina cipului prin cotul de îndepărtare a cipului prin gaura de găurit.
Când se forțează, se adoptă metoda de îndepărtare a cipului extern, uleiul de tăiere este alimentat de la capul de presiune al uleiului și apoi intră în zona de tăiere prin cavitatea inelară formată prin suprafața exterioară a țevii de foraj și suprafața prelucrată, la capătul din față (direcția vagonului) până la mașina de jetoane.
Rama centrală de tip închis și suportul de tip deschis: Mașina este echipată cu 1 set de cadre centrale de tip închis și 1 set de suport deschis, este utilizată pentru susținerea piesei de prelucrat. Rama centrală de tip închis este auxiliară dispozitiv de prindere pentru piesa de prelucrat.
Principalele date tehnice ale mașinii:
Specificație | Date tehnice | Comentarii | |
T2136 | |||
Capacitate | Gama de diametre de foraj | 60-360mm | |
Gama de diametru găuriți | 30-100mm | ||
Max. Adâncime de frecare | 3000mm | ||
Diametrul clemei clemei piesei de prelucrat | 60-400mm | ||
Ax | Înălțimea de la centrul arborelui până la pat | 500mm | |
Diametrul găurii diametrului | 75mm | ||
Conic a găurii de ax | Ø85mm 1:20 | ||
Interval de viteză a axului | 40-500r / min | ||
Intr-adevar | Intervalul de viteză de intrare | 0-1000mm / min fără trepte | |
Transmiteți viteza de mișcare rapidă | 2000mm / min | ||
Motor | Puterea motorului principal | 30kW | |
Puterea motorului pompei hidraulice | 1.5KW | ||
Transmiteți o putere rapidă a motorului | 3kW | ||
Puterea motorului alimentat | 4.5kW | ||
Capacitatea motorului pompei de răcire | 7,5kW | 3 grupuri | |
Alții | Presiunea nominală a sistemului de răcire | 2.5MPa | |
Flux de sistem de răcire | 100,300 600 L / min | ||
Dimensiunea totală a mașinii (L * W * H) | 12120x2200x2000mm | ||
Greutatea mașinii (aproximativ) | 13T | ||
Documente tehnice:
Articole | Remarca | |
Instruirea mașinilor | Diagrama principiilor sistemului hidraulic | |
Lubrifiați diagrama principală a sistemului | ||
Desene de fundație a mașinilor | ||
Conținuturi desenate de sistem | ||
Diagrama distribuției lagărului | ||
Programe de montaj pentru fiecare cutie de transmisie și componente principale pentru întreținere | ||
Instrucțiuni de sistem electric | Diagrama principiilor electrice | |
Schema electrică de conectare. | ||
Instrucțiuni pentru piese de achiziție externe | ||
